Zugenden-Beleuchtung
Zugenden-Beleuchtung - ein Ende beleuchten − Aug 2026
In dieser Anleitung behandle ich das Beleuchten von Loks oder Steuerwagen, die nur an einem Ende leuchten unter Verwendung von Buwizz und der Buwizz App.
In dieser Konfiguration ist es komplett mit unveränderten Standardkomponenten möglich.
Material:
- Buwizz Akku, hier mit den 2.0 (lässt sich auf 3.0 adaptieren)
- 3x LED Kit
Abfolge:
Der Buwizz Akku 2.0 hat 4 PF Stecker. Der Anschluss 1 und 3 sind für einen Motor in diesem Beispiel vorgesehen, der Anschluss 2 für das rote Licht und der Anschluss 4 für das weiße Licht.
Es werden 2 der LED Kit für das weiße Licht benutzt, ein Kit für das rote Licht.
Zunächst eines der Enden einer LED der weißen Lichter in eine dunkle Tube verstauen und mit einer Plate oder Tile verschließen. Dieses eine Ende kann irgendwo in dem Fahrzeug verstaut werden. Die Kabel für die weißen LED können gestapelt werden und auf den Anschluss 4 platziert werden.
Auf beide LED der roten Bestimmung jeweils eine transparente rote Plate oder Tile stecken, das Kabel auf den Anschluss 2 stecken.
Nun die Buwizz App öffnen und ein Profil bearbeiten oder ein neues erstellen.
Hinweis:
Sollte die Handy Menüleiste über den App Steuerelementen sein...
dann einfach das Handy um 180° drehen:

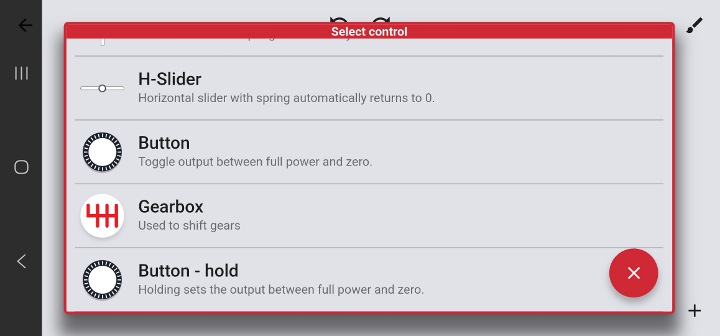

In der App müssen nun 2 Buttons auf der Fläche platziert werden. Rechts unten auf das Plus Icon tippen und bis zu einem Button Scrollen
und mit dem Finger haltend auf die Fläche ziehen und am gewünschten Ort loslassen.

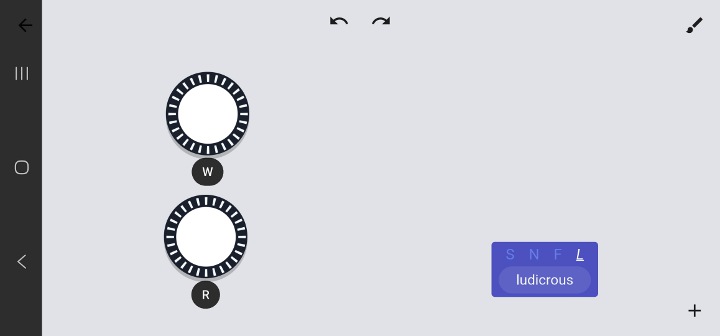

Es ist zu empfehlen die Buttons mit einem Label zu beschriften, z.B. W und R.

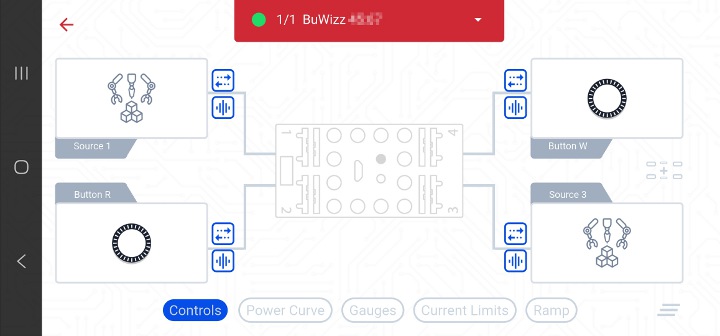

Der W Button muss mit dem Anschluss 4 verknüpft werden, der R Button muss mit dem Anschluss 2 verknüpft werden. Die Labels erweisen sich als Nützlich.

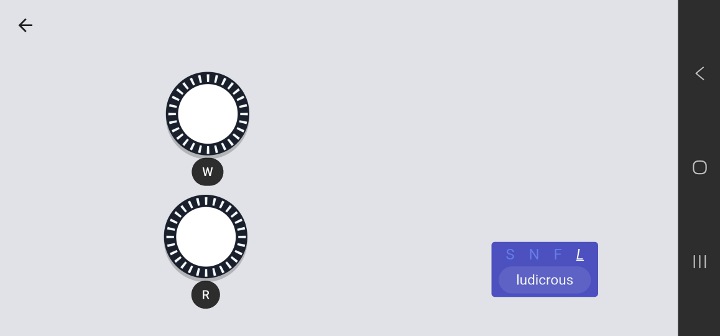

Das Leuchten möge beginnen, hier sind die Labels ebenfalls dargestellt.
